核心技術 | 技術指標 | 研發/樣品能力 | 生產能力 | 備注 |
高頻材料 | 碳?xì)錁渲?/span>/PTFE/其他類型 | PTFE+陶瓷，PTFE+玻纖+陶瓷，PTFE+玻纖 | ||
板厚能力 | 極限板厚/mm | Max：4.5 Min：0.2 | Max：4.0 Min：0.3 | |
最大層數 | 26 | 20 | ||
尺寸能力 | 極限產品尺寸/mm | Max：1000*550 Min：50*50 | Max：1000*550 Min：100*100 | |
尺寸精度 | 外形精度/mm | +/-0.05 | +/-0.1 | |
槽制作能力 | 槽孔尺寸精度/mm | 普通槽+/-0.08；短槽+/-0.1 | 普通槽+/-0.1；短槽+/-0.13 | 短槽：長/寬≤2 |
層間對位能力 | 最小孔到導體距離/mm | 0.2 | 0.25 | |
壓合能力 | 不同材料混壓 | PTFE+碳?xì)涮沾?/span>+Fr-4 | PTFE+碳?xì)涮沾?/span>+Fr-4 | |
孔加工技術 | 最小孔徑/mm | 0.3 | 0.35 | |
最小孔壁間距/mm | 0.6 | 0.65 | 不同網絡孔 | |
孔徑公差/mm | PTH：+/-0.08；NPTH:+/-0.05 | PTH：+/-0.1；NPTH:+/-0.05 | ||
孔位公差/mm | 尺寸200*200：+/-0.08 | 尺寸200*200：+/-0.1 | ||
電鍍 | 厚徑比 | 15：1 | 10：1 | |
均勻性 | COV≤5% | COV≤7% | ||
樹脂塞孔 | 厚徑比 | 12：1 | 10：1 | |
孔類型 | 通孔+盲孔 | 通孔+盲孔 | ||
線寬制作 | 線寬精度/mm | +/-0.015 | +/-0.025 | |
阻抗控制 | 阻抗公差(≥50?) | +/-8% | +/-10% | |
平整度控制 | 翹曲度 | 0.5% | 0.75% | |
表面處理 | 類型 | 沉金/沉錫/電硬金/電軟金/OSP/無鉛噴錫/有鉛噴錫 | ||
聚四氟層壓板- 多層板
- 聚四氟層壓板- 多層板
傳統天線PCB
- 傳統天線PCB
mimo天線板
- mimo天線板
mimo天線板
- mimo天線板
毫米波天線板
- 毫米波天線板

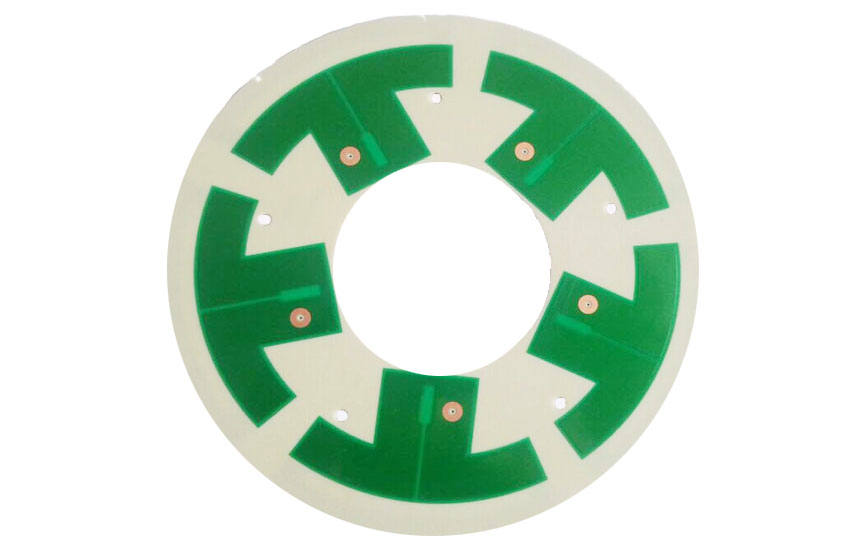

Rogers-4003C
